ЛЕНТОЧНОПИЛЬНЫЕ СТАНКИ СЕРИИ ARG

Ленточнопильные станки Pilous серии ARG являются универсальными станками с ленточной пилой и предназначены для резки заготовок из различных материалов: легких сплавов, цветных металлов, конструкционных, высоколегированных, нержавеющих и быстрорежущих сталей, высокопрочных чугунов. Большой выбор дополнительного оснащения - вертикальные гидравлические прижимы (позволяют разделывать пакеты заготовок), подающие и приемные рольганги - позволяют свести к минимуму трудозатраты оператора по обслуживанию станка и одновременно обслуживать несколько автоматических ленточнопильных станков.



РУЧНЫЕ ЛЕНТОЧНОПИЛЬНЫЕ СТАНКИ С МАЯТНИКОВОЙ ПИЛЬНОЙ РАМОЙ



  • ARG 105 Mobil
  • ARG 130/TK/K
  • ARG 130 Mobil
  • ARG 130 Super
  • ARG 105 Mobil

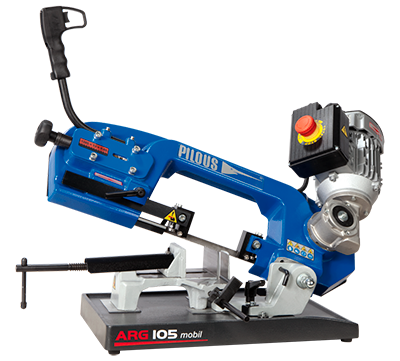

    ARG 105 Mobil

    Портативная модель, для использования при проведении строительных и монтажных работ и в условиях небольшого цехового производства. Для максимального облегчения конструкции, рама пилы и ее основание отлиты из алюминия. Зажимные тиски и приводные шкивы ленточной пилы изготовлены из серого чугуна, что обеспечивает долгий срок службы станка. Подача пилы, подъем рамы и крепление материалов (зажим тисков) осуществляется вручную. Особая конструкция поворотного устройства и рамы позволяет резать заготовки больших размеров как перпендикулярно, так и под заданным углом. Плавная настройка угла резания в диапазоне от 90 ° - 60 ° правого сектора.

    Максимальный размер распиливаемой заготовки
    Заготовка
    Угол пиления
    Профиль
    90°
     +45°
    +60°
    Круглый
    105
    65
    40
    Квадратный
    100
    65
    40
    Прямоугольный
    105*95
    65*90
    40*45
  • ARG 130/TK/K

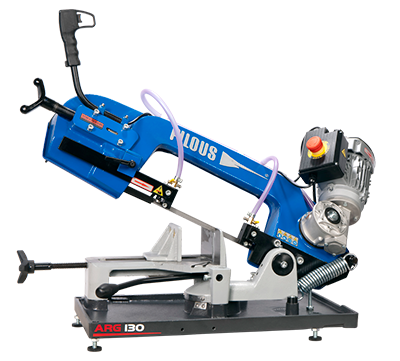

    ARG 130/TK/K

    Самая востребованная модель. Используется в мастерских, промышленных площадках, участках сборки.Простая установка угла резания в диапазоне от 0° до 90°. Станок может быть оснащен двумя типами двигателей: ~ 230 В -скорость пилы 75 м / мин для 1 ф. электросети, и 3 ф. ~400 В - скорость пилы 40 и 80 м/мин.Трех фазная сеть рекомендуется при частом пилении полного заполнения тисков материалом и толстостенного профиля. Высокая точность резания и долговечность работы пил обеспечивают трехгранные твердосплавные пластины в направляющих головках, литые конструкции из чугуна и стали всех вращающихся деталей, пильной рамы и станины. Опционально: ARG 130 TK - с системой охлажения. ARG 130 K - с тумбой для установки конвееров и системой охлаждения, которая помещается в тумбе.


    Максимальный размер распиливаемой заготовки
    Заготовка
    Угол пиления
    Профиль
    90°
     +45°
    +60°
    Круглый
    130
    115
    75
    Квадратный
    130
    110
    60
    Прямоугольный
    180*110
    115*80
    75*60
  • ARG 130 Mobil

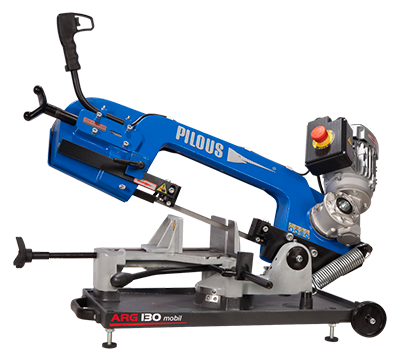

    ARG 130 Mobil

    Облегченная версия ARG 130 из-за литых деталей из алюминиевого сплава (за исключением пильной рамы, рабочих колес и основания). Станок легко транспортируется на рабочее место и имеет замок для транспортировки на рычаге подъема рамы в нижнем положении. Установлена возвратная пружина на подъем рамы. Все другие функции и части такие же, как на ARG 130. Двигатель 230 В.


    Максимальный размер распиливаемой заготовки, мм
    Заготовка
    Угол пиления
    Профиль
    90°
     +45°
    +60°
    Круглый
    130
    115
    75
    Квадратный
    130
    110
    60
    Прямоугольный
    180*110
    115*80
    75*60
  • ARG 130 Super

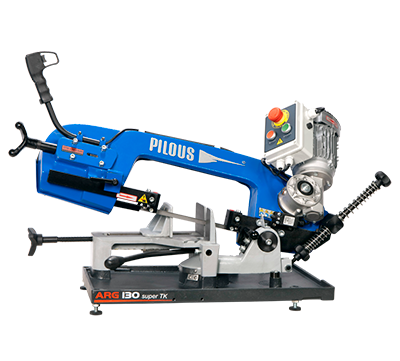

    ARG 130 Super

    Настольный без системы охлаждения.Подача пильной рамы производится вручную, за счет собственного веса. Для снижения усилия применена двойная пружинная система. Настройкой противодействия пружин можно регулировать подачу пильной рамы для резки тонкостенных профилей. Пильная рама фиксируется замком в верхнем положении. Все литые детали изготовлены из серого чугуна. Электродвигатель однофазный 230 V. Оснащен упором для отрезки заготовок длинной до 250 мм. ARG 130 Super TK - с системой охлаждения; ARG 130 Super K - установлен на тумбу, встроена система охлаждения.

    Максимальный размер распиливаемой заготовки
    Заготовка
    Угол пиления
    Профиль
    90°
     +45°
    +60°
    Круглый
    130
    115
    75
    Квадратный
    130
    110
    60
    Прямоугольный
    180*110
    115*80
    75*60



КОНСОЛЬНЫЕ ЛЕНТОЧНОПИЛЬНЫЕ СТАНКИ С РУЧНЫМ ПОДЪЕМОМ ПИЛЬНОЙ РАМЫ



  • ARG 200 Plus
  • ARG 220
  • ARG 220 Plus
  • ARG 250
  • ARG 250 Plus E
  • ARG 300 F
  • ARG 300 Plus F
  • ARG 330 Plus F
  • ARG 200 Plus

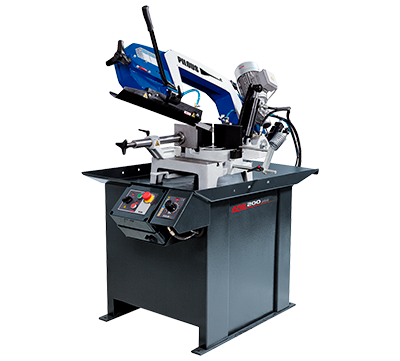

    ARG 200 Plus

    Универсальный ленточнопильный станок находит всеобщее применение при проведении слесарных и ремонтных работ, в машиностроении. Ленточная пила размером 20х0,9 мм позволяет обрабатывать детали различных профильных сечений и заготовок сплошного сечения средних размеров до 200 мм. Универсальная конструкция зажимных тисков позволяет двухстороннюю непрерывную настройку режущих углов в диапазоне от + 60 ° вправо и - 45 ° влево, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰ по упорам. Станок имеет более крупные и стабильной базовые элементы. Две скорости пиления 40 и 80 м / мин.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый  200 155 95 135
     Квадратный  200 130 60 115
     Прямоугольный 250*150   160*125  100*60 150*70
  • ARG 220

    ARG 220

    Универсальный ленточнопильный станок находит всеобщее применение при проведении слесарных и ремонтных работ, в машиностроении.  Самая дешевая модель, использующая пилы размером  27 × 0,9 мм,  представлена на рынке широкой номенклатурой и позволяет резку широкого диапазона материалов, включая нержавеющие и инструментальные стали различных профилей и сечений до 220 мм.Плавная регулировка угла реза в диапазоне от 0⁰ до 60⁰при фиксированном положении заготовки.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 220 170 105 -
     Квадратный 220 160 75 -
     Прямоугольный 270*150  175*80 105*75 -
  • ARG 220 Plus

    ARG 220 Plus

    Cтанок предназначен для использования в условиях серийного производства, а так же в металлообрабатывающих мастерских, ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет пилить огромный спектр материалов, включая нержавеющие и инструментальные стали различных профилей и сечений до 220 мм. Габаритная тумба и массивная пильная рама с большой загрузочной поверхностью создают максимальную стабильность резания, даже при пилении труднообрабатываемых материалов. Плавная регулировка угла реза в диапазоне от 0⁰ до 60 при фиксированном положении заготовки.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 220 170 105 150
     Квадратный 220 160 75 135
     Прямоугольный 270*150  175*80 105*75 175*60
  • ARG 250

    ARG 250

    Станок, предназначен для использования в условиях серийного производства, а так же в металлообрабатывающих, ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой для пиления различных профилей и сечений до 250 мм материалов, включая нержавеющие и инструментальные стали. Габаритная тумба и массивная пильная рама с большой загрузочной поверхностью обеспечивают точность и стабильность процесса резания, даже при пилении труднообрабатываемых материалов. Плавная регулировка угла реза в диапазоне от 0⁰ до 60 при фиксированном положении заготовки.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 250 200 125 -
     Квадратный 240 190 120 -
     Прямоугольный 300*200  190*190 120*130 -
  • ARG 250 Plus E

    ARG 250 Plus E

    Конструкция отличается от ARG 250 тем, что позволяет двухстороннюю непрерывную настройку режущих углов в диапазоне от 60 ° вправо и 45 ° влево. Большой диапазон резки этого станка материалов различных сечений и профилей до 250 мм идеально подходит для больших и средних производств. Две скорости резания 40 и 80 м / мин ,пильные полотна 27 × 0,9 мм. Станок облегченного веса, из -за изменения конструкции тумбы и тисков зажима заготовок.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 250 200 125 170
     Квадратный 240 185 110 150
     Прямоугольный 300*185 190*180 125*110 185*110
  • ARG 300 F

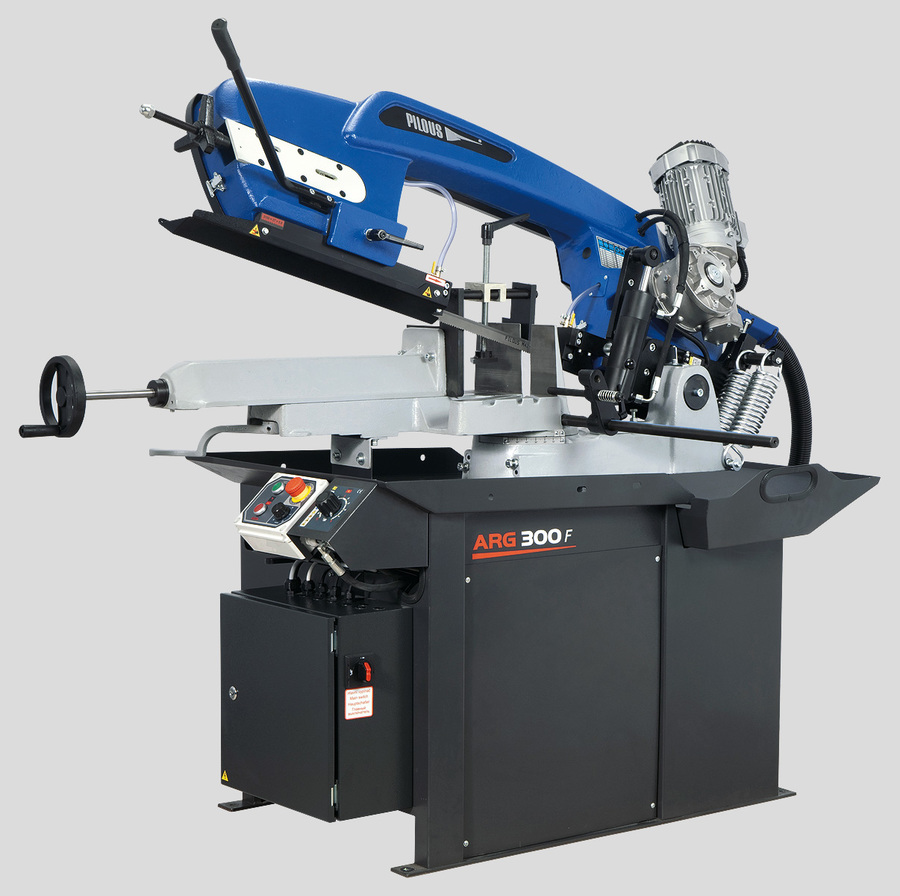

    ARG 300 F

    Базовая версия популярного типа серии ARG 300. Чрезвычайно прочная конструкция предназначена даже для тяжелых условий серийного производства. Ленточное полотно размерами 27х0.9 широкой номенклатуры позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали различных профилей и сечений до 300 мм. Дополнительно оборудован частотным инвертором, который обеспечивает непрерывную регулировку скорости пильного полотна 15 - 90 м / мин. Очень быстрая и плавная регулировка угла резания между 90 ° - 60 ° вправо.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 300 240 155 -
     Квадратный 290 225 150 -
     Прямоугольный 375*190 240*160 150*150 -
  • ARG 300 Plus F

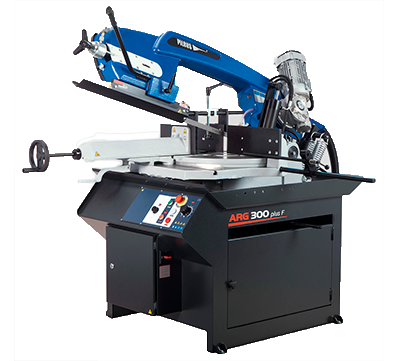

    ARG 300 Plus F

    Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰,60⁰ и 90⁰. Станок также оборудован частотным инвертором, который обеспечивает непрерывную регулировку скорости пильного полотна 15 - 90 м /мин. Габаритная тумба и массивный поворотный стол с увеличенной загрузочной поверхностью и дизайн пильной рамы обеспечивают стабильность резания при пилении заготовок больших размеров.Поворотный стол исключает возможность пропила его рабочей поверхности.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 300 240 155 220
     Квадратный 290 225 150 190
     Прямоугольный 375*190 240*160 150*150 240*100
  • ARG 330 Plus F

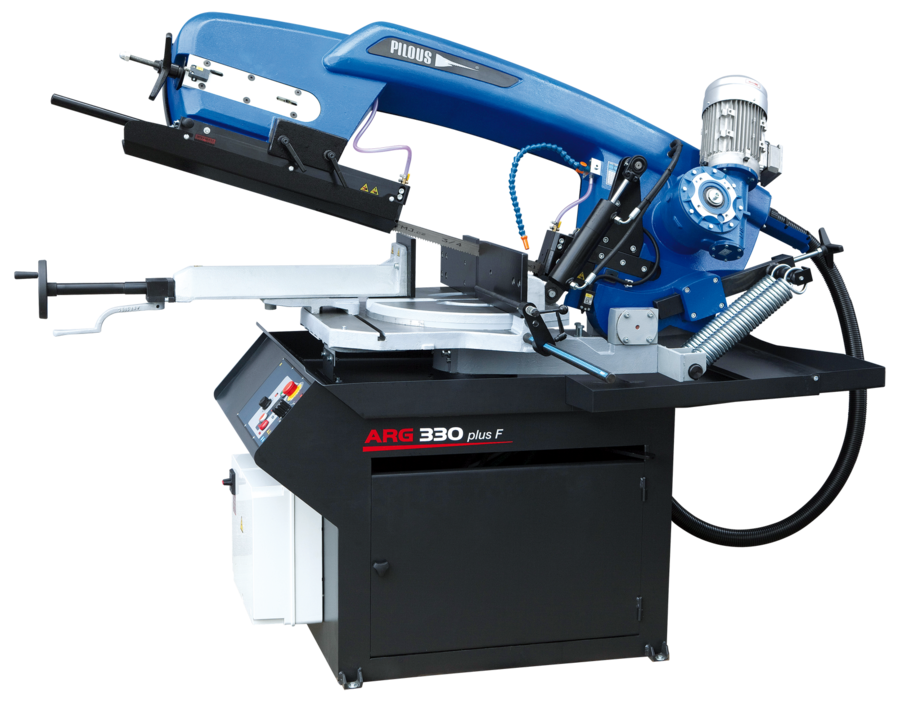

    ARG 330 Plus F

    Максимально жесткая рама и обновленным дизайн.Пила 34 х 1.1 мм для распиловки труднообрабатываемых материалов различных сечений, в том числе нержавеющих и инструментальных сталей до 330 мм в тяжелых условиях производств. Частотное регулирование привода пилы изменяет ее скорость от 15 до 90 м/мин, увеличивает точность реза и стойкость инструмента. Эргономичная компактная тумба для установки станка на ограниченной площади. Быстрая установка и фиксация угла реза в диапазоне от от -45⁰ до 60⁰ при неизменном положении заготовки, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 330 250 165 240
     Квадратный 320 230 150 200
     Прямоугольный 400*200 250*170 150*150 250*140



КОНСОЛЬНЫЕ ЛЕНТОЧНОПИЛЬНЫЕ СТАНКИ С ГИДРАВЛИЧЕСКИМ ПОДЪЕМОМ ПИЛЬНОЙ РАМЫ



  • ARG 250 H
  • ARG 300 HF
  • ARG 300 Plus HF
  • ARG 330 HF
  • ARG 330 Plus HF
  • ARG 250 H

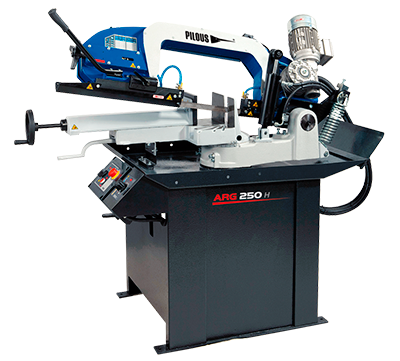

    ARG 250 H

    Станок оборудован гидравлической системой, для автоматического подъема рамы после завершения пиления. Это значительно облегчает работу со станком, особенно при серийном пилении деталей. Величина раскрытия регулируется по размерам заготовки. Подача производится собственным весом рамы, регулирование скорости дроссельным клапаном гидроцилиндра. По окончания пиления привод пилы останавливается и рама поднимается в первоначальное положение. Двухскоростной мотор, обеспечивает скорость полотна 40 или 80 м/мин, в зависимости от обрабатываемого материала.Контроль натяжения полотна и автоматическое отключение в случае его разрыва.Плавная регулировка угла реза в диапазоне от 0⁰ до 60 при фиксированном положении заготовки.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 250 180 110 -
     Квадратный 240 170 110 -
     Прямоугольный 290*80 180*90 110*120 -
  • ARG 300 HF

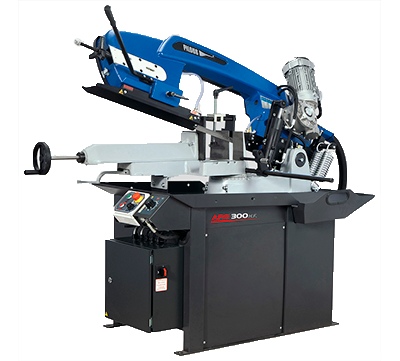

    ARG 300 HF

    Чрезвычайно прочная конструкция станка предназначена, для тяжелых условий серийного производства. Ленточное полотно 27х0.9 различных типов,позволяет пиление огромного спектра материалов,нержавеющих легированных, инструмен-тальных сталей профилей и сечений до 300 мм. Кроме гидропривода рамы,установлен частотный инвертор с более мощным электромотором, для непрерывной регулировки скорости пилы от 15 до 90 м/мин. Быстрая и плавная регулировка угла резания 90 ° - 60 ° вправо.Поворотный стол исключает возможность пропила его рабочей поверхности.Предусмотренное конструкцией «свисание» отрезаемой заготовки предотвращает заклинивание пилы.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 300 240 150 -
     Квадратный 290 220 145 -
     Прямоугольный 370*105 240*120 150*100 -
  • ARG 300 Plus HF

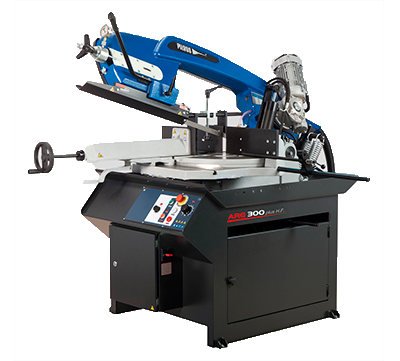

    ARG 300 Plus HF

    Чрезвычайно прочная конструкция станка предназначена, для тяжелых условий серийного производства. Ленточное полотно 27х0.9 различных типов,позволяет пиление огромного спектра материалов,нержавеющих легированных, инструментальных сталей профилей и сечений до 300 мм. Кроме гидравлического привода,установлен частотный инвертор с более мощным электродвигателем, для непрерывной регулировки скорости пилы от 15 до 90 м/мин.Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰.Поворотный стол исключает возможность пропила его рабочей поверхности.Предусмотренное конструкцией «свисание» отрезаемой заготовки предотвращает заклинивание пилы в материале.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 300 240 150 220
     Квадратный 290 220 145 190
     Прямоугольный 370*105 240*120 150*100 240*100
  • ARG 330 HF

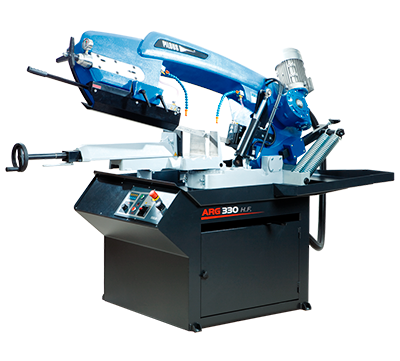

    ARG 330 HF

    Новые дизайн и технология литья пильной рамы для максимальной жесткости и точности с полыми карманами по длине. Полотно 34 х 1.1 мм для распиловки труднообрабатываемых материалов больших сплошных сечений нержавеющих и инструментальных сталей. Гидросистема для автоматического подъема рамы по окончании пиления. Регулируемое раскрытие рамы по размерам заготовки. Регулируемая подача рамы под ее тяжестью дроссельным клапаном гидроцилиндра.Частотный инвертор,мощный двигатель привода пилы, регулируют скорость 15 -90 м/мин. Контроль натяжения и обрыва полотна пилы.Компактная тумба для установки станка на ограниченной площади.Быстрая установка угла пиления 90 ° - 60 ° вправо. Предназначен для серийного пиления.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 330 250 165 -
     Квадратный 320 230 150 -
     Прямоугольный 400*200 250*170 150*150 -
  • ARG 330 Plus HF

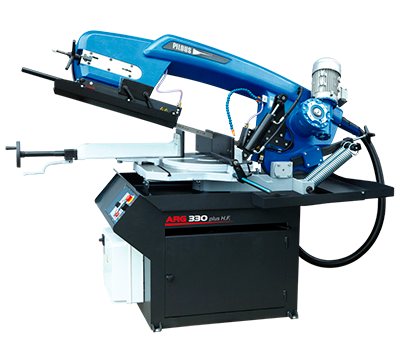

    ARG 330 Plus HF

    Жесткая литая пильная рама,полая по всей длине с закрытым профилем, в пустотах проложены и максимально защищены системы электропроводок и охлаждения.Рама наклонена на шарнирах и остается закреплённой в верхнем положении, для удобной очистки и замены пилы.Частотный инвертор,мощный двигатель привода пилы, регулируют скорость 15 -90 м/мин. Контроль натяжения и обрыва полотна.Компактная тумба для установки станка на ограниченной площади.Большое прочное основание, возможность установить винтовой конвейер удаления стружки, эргономичная поворотная панель, полотно 34 х 1.мм для пиления твердых материалов. Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰. Для применения в тяжелых условиях серийного производства.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 330 250 165 240
     Квадратный 320 230 150 200
     Прямоугольный 400*200 250*170 150*150 250*140



КОНСОЛЬНЫЕ ПОЛУАВТОМАТИЧЕСКИЕ ЛЕНТОЧНОПИЛЬНЫЕ СТАНКИ



  • ARG 250 S.A.F.
  • ARG 300 S.A.F.
  • ARG 300 Plus S.A.F.
  • ARG 330 S.A.F.
  • ARG 330 Plus S.A.F.
  • ARG 400 Plus S.A.F.
  • ARG 500 Plus S.A.F.
  • ARG 250 S.A.F.

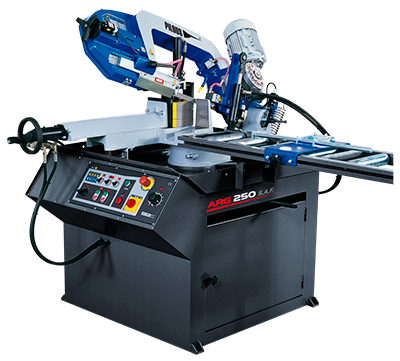

    ARG 250 S.A.F.

    Предназначен для условий серийного производства. Ленточное полотно размерами 27х0.9 для пиления огромного спектра материалов, в том числе нержавеющих, инструментальных сталей различных профилей и сечений до 250 мм. Габаритная тумба с большой загрузочной поверхностью, конструкция литой пильной рамы обеспечивают максимальную стабильность пиления труднообрабатываемых материалов с высокой производительностью. Несущие компоненты отливок серого чугуна для виброустойчивости станка; дизайн рамы для пиления заготовок больших размеров; массивные быстрозажимные тиски для надежного крепления заготовки; шкивы большого диаметра и трехсторонние твердосплавные направляющие пилы, бесшумный и необслуживаемый червячный мотор-редуктор, высокопроизводительный насос подачи СОЖ и независимое регулирование потока на обеих направляющих, контроль натяжения и аварийное выключение станка в случае обрыва полотна, Удобная эргономичная панель на тумбе, мерный упор для заготовок длинной 500 мм, конструктивное «свисание» отрезаемой заготовки от заклинивания пилы в материале, плавная регулировка угла реза от 0⁰ до 60 при фиксированном положении заготовки.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 250 200 125 -
     Квадратный 240 190 120 -
     Прямоугольный 300*200 190*190 120*130 -
  • ARG 300 S.A.F.

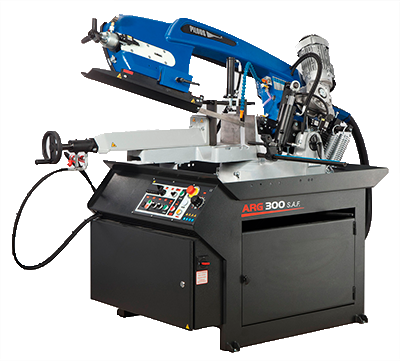

    ARG 300 S.A.F.

    Чрезвычайно прочная конструкция станка для тяжелых условий серийного производства. Ленточные пилы 27х0.9 широкой номенклатуры для пиления огромного спектра материалов, включая нержавеющие, инструментальные стали различных профилей и сечений до 300 мм. Частотный инвертор и мощный электропривод, обеспечивают непрерывную регулировку скорости пилы 15 - 90 м/мин. Габаритная тумба с большой загрузочной поверхностью, литая пильная рама для максимальной стабильности пиления труднообрабатываемых материалов. Реализованные решения - несущие компоненты отливки серого чугуна для виброустойчивости; дизайн рамы для пиления заготовок больших размеров; массивные быстрозажимные тиски для простого и надежного крепления заготовки; шкивы большого диаметра и трехсторонние твердосплавные направляющие пилы для стойкости инструмента и точности распила, бесшумный и необслуживаемый червячный мотор-редуктор, высокопроизводительный насос подачи СОЖ и независимое регулирование потока на обеих направляющих, контроль натяжения ленточного полотна и аварийное выключение станка в случае его обрыва. Удобная эргономичная панель на тумбе, мерный упор для заготовок длинной 500 мм, конструктивное «свисание» отрезаемой заготовки от заклинивания пилы в материале. Быстрая и плавная регулировка угла пиления 90 ° - 60 ° вправо при фиксированной заготовке.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 300 240 155 -
     Квадратный 290 225 150 -
     Прямоугольный 275*190 240*160 150*150 -
  • ARG 300 Plus S.A.F.

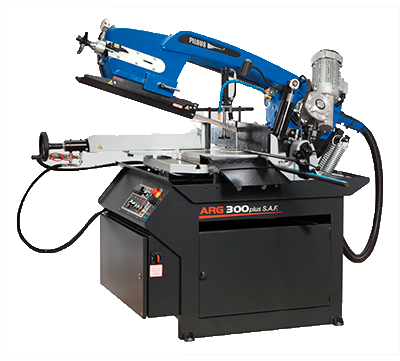

    ARG 300 Plus S.A.F.

    Чрезвычайно прочная конструкция станка для тяжелых условий серийного производства. Ленточные пилы 27х0.9 широкой номенклатуры для пиления огромного спектра материалов, включая нержавеющие, инструментальные стали различных профилей и сечений до 300 мм. Частотный инвертор и мощный электропривод, обеспечивают непрерывную регулировку скорости пилы 15 - 90 м/мин. Габаритная тумба с большой загрузочной поверхностью, литая пильная рама для максимальной стабильности пиления труднообрабатываемых материалов. Реализованные решения - несущие компоненты отливки серого чугуна для виброустойчивости; дизайн рамы для пиления заготовок больших размеров; массивные быстрозажимные тиски для простого и надежного крепления заготовки; шкивы большого диаметра и трехсторонние твердосплавные направляющие пилы для стойкости инструмента и точности распила, бесшумный и необслуживаемый червячный мотор-редуктор, высокопроизводительный насос подачи СОЖ и независимое регулирование потока на обеих направляющих, контроль натяжения ленточного полотна и аварийное выключение станка в случае его обрыва. Удобная эргономичная панель на тумбе, мерный упор для заготовок длинной 500 мм, конструктивное «свисание» отрезаемой заготовки от заклинивания пилы в материале. Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 300 220 155 220
     Квадратный 290 195 150 195
     Прямоугольный 375*190 240*160 150*150 240*100
  • ARG 330 S.A.F.

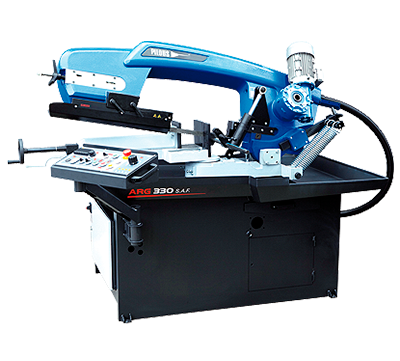

    ARG 330 S.A.F.

    Полуавтоматический станок для условий тяжелого серийного производства. Ленточное полотно 34х1,1 распиливает производительно и точно заготовки больших диаметров сплошных и профильных сечений до 300 мм из цветных металлов, нержавеющих, инструментальных и легированных сталей биметаллическими и твердосплавными пилами. Литая пильная рама полая по длине несущей части с закрытым профилем, для жесткости и точности в долгосрочной перспективе. В полостях рамы смонтированы и максимально защищены от повреждений распределительные электропроводки и система охлаждения. Реализованные решения - несущие компоненты отливок серого чугуна для виброустойчивости станка, шкивы большого диаметра и трехсторонние твердосплавные направляющие пилы для стойкости инструмента и точности распила, бесшумный и необслуживаемый червячный мотор-редуктор, высокопроизводительный насос подачи СОЖ и независимое регулирование потока на обеих направляющих, контроль натяжения ленточного полотна и аварийное выключение станка в случае его обрыва, поворот пильной рамы с поворотным основанием исключает возможность пропила стола.Простое управление электрическими и гидравлическими элементами управления на эргономичном поворотном пульте. Упор для заготовок со шкалой 500 мм. Конструктивное «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале. Конструкция зажима обеспечивает быстрые зажим и установку фиксированных углов 45⁰, 60 ⁰ и 90⁰.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 330 265 165 -
     Квадратный 320 230 150 -
     Прямоугольный 400*200 250*170 150*150 -
  • ARG 330 Plus S.A.F.

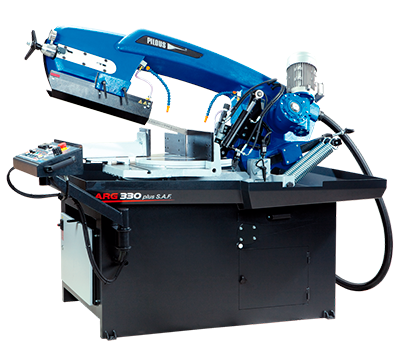

    ARG 330 Plus S.A.F.

    Станок для условий тяжелого серийного производства. Биметаллические и твердосплавные ленточные пилы 34х1,1 производительно и точно распиливают заготовки больших диаметров сплошных и профильных сечений до 300 мм из цветных металлов, нержавеющих, инструментальных и легированных сталей. Литая полая по длине несущей части с закрытым профилем пильная рама обеспечивает жесткости и точность в долгосрочной перспективе. В ее полостях смонтированы и максимально защищены от повреждений распределительные электропроводки и система охлаждения. Реализованные решения - несущие литые компоненты из серого чугуна для виброустойчивости, шкивы большого диаметра и трехсторонние твердосплавные направляющие пилы для стойкости инструмента и точности распила, бесшумный необслуживаемый червячный мотор-редуктор, высокопроизводительный насос подачи СОЖ и независимое регулирование потока на обеих направляющих, контроль натяжения ленточного полотна и аварийное выключение станка в случае его обрыва, поворот пильной рамы вместе с основанием исключает возможность пропила стола.Простое управление электрическими и гидравлическими элементами на эргономичном поворотном пульте. Упор для заготовок со шкалой 500 мм. Конструктивное «свисание» отрезаемой части заготовки от заклинивания пилы в материале.Пиление возможно под углом в диапазоне от -45⁰ до 60⁰. Быстрозажимной механизм и плавная регулировка угла по шкале и быстрая установка в фиксированные положения 45⁰, 60⁰ и 90⁰.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 330 250 165 240
     Квадратный 320 230 150 200
     Прямоугольный 400*200 250*170 150*150 250*140
  • ARG 400 Plus S.A.F.

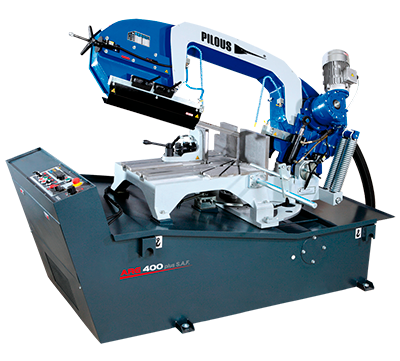

    ARG 400 Plus S.A.F.

    ARG 400 Plus SAF - самый продаваемый в этой группе станок. Совершенно новая концепция литья пильной рамы и обновленный уникальный дизайн. Литая массивная очень жесткая пильная рама, при небольшом увеличении веса, за счет внутренней замкнутой полости по всей длине. Размер пилы 34х1.1 мм - позволяет точный распил больших сечений заготовок биметаллическими и твердосплавными ленточными пилами,огромного спектра материалов, включая цветные металлы и их сплавы, конструкционные, легированные, нержавеющие, инструментальные и другие стали и неметаллические материалы. Конструкция зажимного механизма позволяет пиление под углом от -45⁰ до 60⁰.Полный цикл пиления включается нажатием одной кнопки – происходит зажим материала, включение вращения пилы и подачи СОЖ, распил, выключения пилы и СОЖ, подъем рамы в исходное настраиваемое положение и разжим тисков. Управляемая гидравлическая подача, регулируемая скорость пилы 15 -90 м/мин, конструкционная точность и жесткость позволяет получить максимальную производительность, особенно при пилении больших серий и труднообрабатываемых материалов сплошного сечения. Усилие прижима тисков регулируется. В базовой комплектации оснащается съемным контейнером для стружки. Опционально - конвейером для сбора стружки, дисплеем указателем углов, щеткой очистки полотна, лазерным указателем линии реза,устройством натяжения полотна пилы, устройством контроля нагрузки на пилу и регулирования подачи. Дополнительные опции оборудования значительно увеличивают функциональность, производительность и удобства в работе оператору. Реализованные решения - несущие литые компоненты из серого чугуна для виброустойчивости, шкивы большого диаметра и трехсторонние твердосплавные направляющие пилы для стойкости инструмента и точности распила, бесшумный необслуживаемый червячный мотор-редуктор, высокопроизводительный насос подачи СОЖ и независимое регулирование потока на обеих направляющих и линии резания, контроль натяжения ленточного полотна и аварийный останов станка при обрыве, поворот пильной рамы вместе с основанием исключения возможности пропила стола.Простое управление электрическими и гидравлическими элементами на эргономичном пульте и большом дисплее. Упор для заготовок со шкалой 500 мм. Конструктивное «свисание» отрезаемой части заготовки от заклинивания пилы в материале.Быстрозажимной механизм и плавная регулировка угла по шкале и быстрая установка в фиксированные положения 45⁰, 60⁰ и 90⁰.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 400 300 200 290
     Квадратный 400 300 200 250
     Прямоугольный 460*300 300*200 200*200 300*170
  • ARG 500 Plus S.A.F.

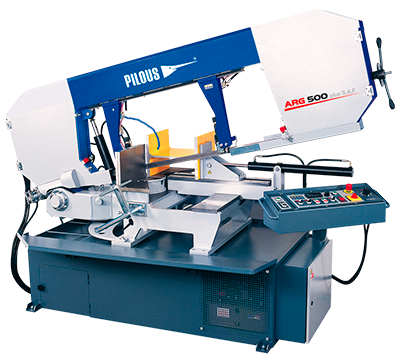

    ARG 500 Plus S.A.F.

    Современная концепция массивной рамы станка позволяет проводить серийный распил заготовок сплошных очень больших сечений, в том числе под углом. Максимальный угол поворота составляет 60⁰ в обе стороны. Жесткий промышленный ленточнопильный станок для использования в условиях любых загруженных производств с необходимостью пиления больших заготовок.Размер пилы 41х1.3 мм - позволяет точный распил больших сечений заготовок биметаллическими и твердосплавными ленточными пилами,огромного спектра материалов, включая цветные металлы и их сплавы, конструкционные, легированные, нержавеющие, инструментальные и другие стали и неметаллические материалы.Полный цикл пиления включается нажатием одной кнопки – происходит зажим материала, включение вращения пилы и подачи СОЖ, распил, выключения пилы и СОЖ, подъем рамы в исходное настраиваемое положение и разжим тисков. Управляемая гидравлическая подача, регулируемая скорость пилы 20 -90 м/мин, конструкционная точность и жесткость позволяет получить максимальную производительность, особенно при пилении больших серий и труднообрабатываемых материалов сплошного сечения. Оба блока направляющих полотно пилы, оснащены гидравлическим устройством автоматического регулирования подачи в процессе реза, что значительно увеличивает точность реза и стойкость инструмента. Усилие прижима тисков регулируется. В базовой комплектации оснащается съемным контейнером для стружки,щеткой очистки полотна. Опционально - конвейером для сбора стружки, цифровым дисплеем указателем углов поворота пильной рамы, лазерным указателем линии реза, гидравлическим устройством натяжения полотна пилы, гидравлическим прижимом для пакетных заготовок, индикатором натяжения пилы, устройством смазки масляным туманом, упором для заготовок. Дополнительные опции оборудования значительно увеличивают функциональность, производительность и удобства в работе оператору. Реализованные решения - несущие литые компоненты из серого чугуна для виброустойчивости, шкивы большого диаметра и трехсторонние твердосплавные направляющие пилы для стойкости инструмента и точности распила, бесшумный необслуживаемый червячный мотор-редуктор, высокопроизводительный насос подачи СОЖ и независимое регулирование потока на обеих направляющих и линии резания, контроль натяжения ленточного полотна и аварийный останов станка при обрыве, поворот пильной рамы вместе с основанием, что исключает возможность пропила стола. Простое управление электрическими и гидравлическими элементами на эргономичном поворотном пульте и большой полихромный дисплей.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°  -60°
     Круглый 500 500 350 500 350
     Квадратный 450 440 310 440 310
     Прямоугольный 620*450 440*450 310*400 430*450 310*400



КОНСОЛЬНЫЕ АВТОМАТИЧЕСКИЕ CF - NC ЛЕНТОЧНОПИЛЬНЫЕ СТАНКИ



  • ARG 250 CF-NC Automat
  • ARG 300 CF-NC Automat
  • ARG 330 CF-NC Automat
  • ARG 250 CF-NC Automat

    ARG 250 CF-NC Automat

    Автомат предназначен для пиления больших серий заготовок в условиях поточного беспрерывного производства ленточными пилами размерами 27х0.9 огромного спектра материалов,в том числе труднообрабатываемых, нержавеющих, инструментальных сталей различных профилей и сечений до 250 мм. Сервопривод с прецизионной шариковой винтовой парой обеспечивает максимальную точность и скорость подачи заготовок: 27, 42 или 50 мм/сек. Максимальная длина единичного хода равна 500 мм. Управление станком с поворотного пульта управления с большим цветным сенсорным дисплеем. Система ЧПУ управляет всеми функциями станка, позволяет составлять более 60 индивидуальных программ резки с беспрерывным переходом от одной к другой, с возможностью записи комментариев к каждой программе - № чертежа или название изделия. Система управления позволяет составление программ пиления для различного числа заготовок с разными размерами при беспрерывной работе оборудования. Станок работает в автоматическом, полуавтоматическом и в ручном режимах. Зажим тисков, подача и подъем пильной рамы в заданную позицию, по размерам деталей, производится гидравлической системой. «Плавающие» подающие тиски компенсируют изогнутость заготовок по длине и обеспечивают точность позиционирования. Регулирование давления зажима подающих и основных тисков включено в базовую комплектацию. Частотное регулирование привода вращения пилы, позволяет плавно регулировать скорость резания от 15 до 90 м/мин. Максимальная точность подачи и резки обеспечивается очень жесткой конструкцией станка, массивностью литых основных узлов из серого чугуна и жесткой рамой подающего механизма, крупногабаритной тумбой и массивными узлами крепления рамы и большой поверхностью загрузочной зоны стола. Станок, в базовой комплектации оснащается съемным контейнером для стружки, опционально, конвейером для удаления стружки. Конструкцией поворотных прижимов обеспечивается регулировка угла резания заготовок поворотом от 0⁰ до 45⁰, с возможностью работы, как в ручном, так и в автоматических режимах. Непрерывный контроль натяжения и аварийное выключение при обрыве ленточной пилы. Дополнительные опции по заказу для оснащения станка удобными функциями: HVP – NC гидравлический прижим для пакетных заготовок, KL - раздающий лоток, СD – индикатор натяжения пильного полотна, SD – винтовой конвейер для удаления стружки, ММ – станция импульсной смазки для охлаждения пильного полотна масляным туманом, LA 50 – галогенный светильник местного освещения.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 250 180 - -
     Квадратный 245 170 - -
     Прямоугольный 245*250 180*120 - -
  • ARG 300 CF-NC Automat

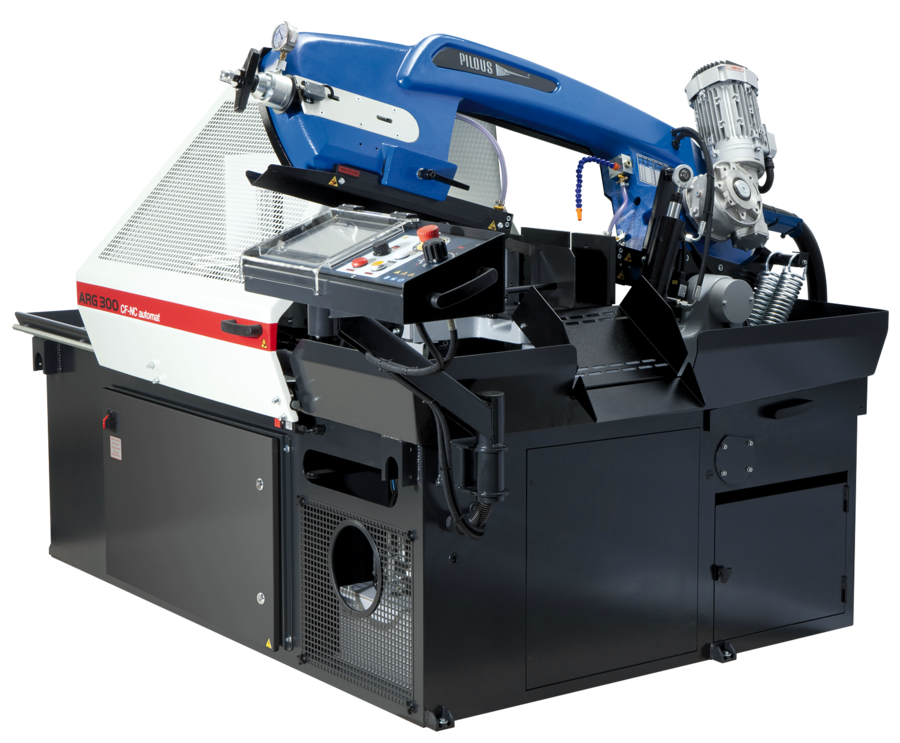

    ARG 300 CF-NC Automat

    Автомат предназначен для пиления больших серий заготовок в условиях поточного беспрерывного производства ленточными пилами размерами 27х0.9 огромного спектра материалов, в том числе труднообрабатываемых, нержавеющих, инструментальных сталей различных профилей и сечений до 300 мм. Сервопривод с прецизионной шариковой винтовой парой обеспечивает максимальную точность и скорость подачи заготовок: 27, 42 или 50 мм/сек. Максимальная длина единичного хода равна 500 мм. Управление станком с поворотного пульта управления с цветным сенсорным дисплеем. Система ЧПУ управляет всеми функциями станка и позволяет составлять более 60 индивидуальных программ резки с беспрерывным переходом от одной к другой и возможностью записи комментариев к каждой программе - № чертежа или название изделия.Возможность составления программ пиления для различного числа заготовок с разными размерами при беспрерывной работе. Станок работает в автоматическом, полуавтоматическом и в ручном режимах. Зажим тисков, подача и подъем пильной рамы в заданную позицию, по размерам деталей, производится гидравлической системой. «Плавающие» подающие тиски компенсируют изогнутость заготовок по длине и обеспечивают точность позиционирования. Регулирование давления зажима подающих и основных тисков включено в базовую комплектацию. Частотное регулирование привода вращения пилы, позволяет плавно регулировать скорость резания от 15 до 90 м/мин. Максимальная точность подачи и резки обеспечивается очень жесткой конструкцией станка, массивностью литых основных узлов из серого чугуна и жесткой рамы подающего механизма. Крупногабаритная тумба и массивные узлы крепления рамы, большая поверхность загрузочной зоны стола дают стабильность и точность при пилении очень крупных заготовок. Станок, в базовой комплектации оснащается съемным контейнером для стружки. Опционально, конвейером для удаления стружки. Конструкцией поворотных прижимов обеспечивается регулировка угла резания заготовок поворотом от 0⁰ до 45⁰, с возможностью работы, как в ручном, так и в автоматических режимах. Непрерывный контроль натяжения и аварийное выключение при обрыве ленточной пилы. Дополнительные опции по заказу для оснащения станка удобными функциями: HVP – NC гидравлический прижим для пакетных заготовок, KL - раздающий лоток, СD – индикатор натяжения пильного полотна, SD – винтовой конвейер для удаления стружки, ММ – станция импульсной смазки для охлаждения пильного полотна масляным туманом, LA 50 – галогенный светильник местного освещения.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 300 240 - -
     Квадратный 285 220 - -
     Прямоугольный 305*290 235*130 - -
  • ARG 330 CF-NC Automat

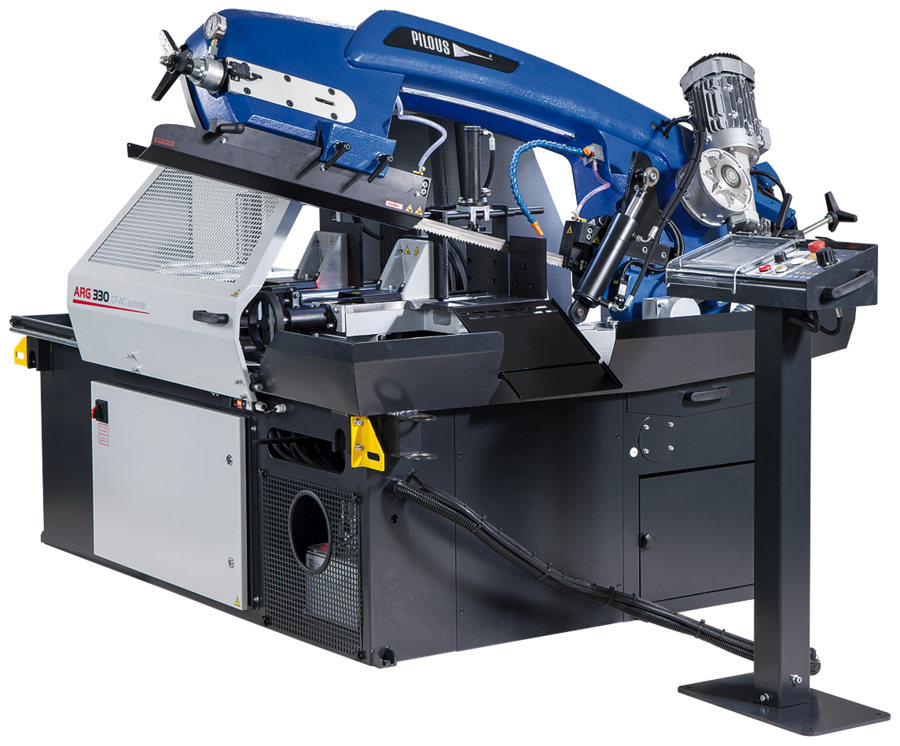

    ARG 330 CF-NC Automat

    Пиление производится биметаллическими и твердосплавными пилами 34x1.1 мм, что значительно повышает производительность и точность больших партий деталей из сплошных заготовок больших сечений в том числе труднообрабатываемых материалов до 330 мм. Сервопривод с прецизионной шариковой винтовой парой обеспечивает максимальную точность и скорость подачи заготовок: 27, 42 или 50 мм/сек. Максимальная длина единичного хода равна 500 мм. Поворотный пульт управления с большим цветным сенсорным дисплеем. Система ЧПУ управляет всеми функциями станка, позволяет составлять более 60 индивидуальных программ резки с беспрерывным переходом от одной к другой, с возможностью записи комментариев к каждой программе - № чертежа или название изделия.Возможность составления программ пиления для различного числа заготовок с разными размерами при беспрерывной работе. Станок работает в автоматическом, полуавтоматическом и в ручном режимах. Зажим тисков, подача и подъем пильной рамы в заданную позицию, по размерам деталей, производится гидравлической системой. «Плавающие» подающие тиски компенсируют изогнутость заготовок по длине и обеспечивают точность позиционирования. Регулирование давления зажима подающих и основных тисков включено в базовую комплектацию. Частотное регулирование привода вращения пилы, позволяет плавно регулировать скорость резания от 15 до 90 м/мин, для точности реза и стойкости пилы. Максимальная точность подачи и резки обеспечивается очень жесткой конструкцией станка, массивностью литых основных узлов из серого чугуна и жесткой рамы подающего механизма. Крупногабаритная тумба и массивные узлы крепления рамы, большая поверхность загрузочной зоны стола обесечивают стабильность,точность при пилении очень крупных заготовок. Станок, в базовой комплектации оснащается съемным контейнером для стружки, светодиодным освещением. Опционально, конвейером для удаления стружки. Конструкцией поворотных прижимов обеспечивается регулировка угла резания заготовок поворотом от 0⁰ до 45⁰, с возможностью работы, как в ручном, так и в автоматических режимах. Непрерывный контроль натяжения и аварийное выключение при обрыве ленточной пилы. Дополнительные опции по заказу для оснащения станка удобными функциями: HVP – NC гидравлический прижим для пакетных заготовок, KL - раздающий лоток, СD – индикатор натяжения пильного полотна, SD – винтовой конвейер для удаления стружки, ММ – станция импульсной смазки для охлаждения пильного полотна масляным туманом, LA 50 – галогенный светильник местного освещения.

    Максимальный размер распиливаемой заготовки
     Заготовка  Угол пиления
     Профиль  90°  +45° +60° -45°
     Круглый 330 250 - -
     Квадратный 320 240 - -
     Прямоугольный 360*250 250*150 - -
